구형아파트 랜선 관로포설...펌
관로포설, 말 그대로 관로에 포설을 한다는뜻입니다.
즉, 벽속배관로에 랜선을 포설하는작업입니다.
2002년 이전에 건축된 아파트, 빌라에는 랜선(UTP)케이블이 포설되어진게 아니라
전화만 사용가능한 구리선이 포설되어있습니다.
이 구리선은 현관에서 가장 가까운방에서 시작하여 거실, 안방, 또다른 작은방으로
한바퀴 빙 둘러서 벽속으로 포설되어져 있습니다.
이 구리선을 랜선으로 교체하게되면?
A방에서 B방(또는거실)으로 랜선을 노출시키지 않고 벽속으로 랜선이 들어가게 작업함으로써
랜선노출없이 깔끔한 네트워크를 구축할 수 있게됩니다.
하지만 관로포설은 장비도 있어야하며, 전문가들도 최소 2시간에서 4시간정도가 소요되는
까다로운 작업이므로 하룻만에 끝낸다는 생각보다는 며칠이 걸리더라도 확실하게
작업을 끝내겠다는 마음가짐이 중요합니다.
일단 절대적으로 필요한 장비로는 아래와같습니다.
1. RJ-45를 찝을 수 있는 랜툴
2. 랜선의 피복을 벗겨내는 피복탈피기
3. 절연테이프

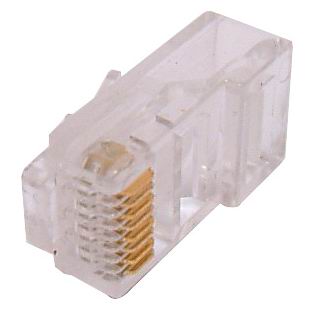

4. RJ-45잭
5. 랜테스터기
6. 랜선(UTP케이블) 100미터짜리 1박스
이외에도 몇몇 부자재가 필요하지만 위의 6가지 장비와 자재는 없어서는 안될
절대적으로 필요한 장비들입니다.
랜선의 길이는 최소 30미터로도 가능한 경우도 있지만 작업도중에 랜선이 모자라면
낭패를 보게 되므로 100미터정도되는 충분한 길이를 확보한 후 작업하시는게 좋습니다.
위의 장비들이 갖추어졌다면 관로포설을 시작해보기로 하겠습니다.
단, 이 글을 보시면서 작업을 하실게 아니라 처음부터 끝까지 정독을 하신 후에
문제되는 부분이 없는지 체크한다음에 따라하셔야합니다.
또한 RJ-45를 직접 찝으실줄 아셔야만 하니 RJ-45를 한번도 안찝어보셨다면
RJ-45를 찝는 방법을 알아보시고 여러번 찝어보신 후에 관로포설을 시도하셔야합니다.
관로포설은 전문가들은 혼자서도 작업을 하지만 초보자분들이라면 2명이
작업을 하셔야합니다.

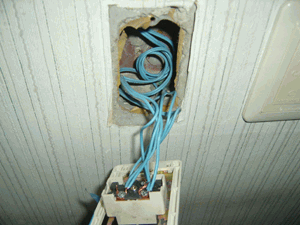

1. 전화콘센트를 +자 드라이버로 열면 위처럼 전화전용 구리선이 나옵니다.
방마다 선의 색깔은 파란색, 녹색, 검정색, 빨간색등 다를수 잇습니다.
인터넷을 설치할 방의 전화콘센트도 열어놓은채 전화선을 잡고 한뼘정도만 당겨봅니다.
그럼 다른방의 전화선이 한뼘만큼 쑥 들어가게됩니다.
이때 다른방의 전화선이 들어가지않고 꿈쩍도 안한다면 A방과 B방이 다이렉트로 연결된것이 아니라
거실이나 또다른방을 한번 더 경유해서 포설되어진것입니다.
[출처] 관로포설 방법 (ip공유기) |작성자 ip062
2002년(?) 이후에 지어진 아파트에는 전화단자함이 있고, 전화단자함에서 각방으로 UTP 케이블 랜선이 들어가 있습니다.
그전에 지어진 아파트에는 각방에 전화를 할수 있는 구리 전화선 밖에 들어가지 않습니다. (인터넷 설치기사가 포설을 하지 않았다면.)
(전화만 가능한 4핀 전화콘센트)
인터넷 설치기사 분은 인터넷이 필요한 한 곳에만 넣어주고 가니 다른 방에서 사용을 하려면,
유무선 공유기를 이용하여, 무선또는 유선으로 사용해야 하는데,
무선은 구석진 방일경우 공유기 위치에 따라 벽을 2~3개통과 해야 해서 불안정한곳도 있고,
유선을 바로 보내려고 하면 방문도 있고 선을 보내기는 어렵습니다. (미관상)
관로포설은 그 선을 벽과 바닥 속에 있는 관로에 포설하는 작업입니다.
관로포설을 함으로써 전화단자함효과를 보는것입니다.
(전화단자함이 있는 집이라면 전화단자함에 공유기를 설치하면 끝이겠죠.)
무선도 충분하지만, 유선보다는 약간 부족하고 심리적으로 안정되지 않아 심심해서 작업 했습니다.
무선도 n지원 공유기에 노트북 WIFI5300무선랜 + 트리플헥사 안테나 교체 작업도 했었는데, 속도 잘나오고 좋지만 그냥 그냥 만족감.
* 별일 아니지만, 따라하시다 문제 생겨도 책임못집니다. 그냥 참고만 하시길.
각방으로 어떻게 가는지 전화배선을 알아야 합니다.
상황에 따라 시간이 많이 걸릴수도 있고, 전화배선 관로가 매우 좁아 교체가 어려울수 있습니다. (요비선을 활용하면 편리함.)
전 케이블 만드는 시간 포함 4시간 정도 걸렸습니다.
1. 준비
1-1. 기본적으로 필요한 공구 + 있으면 편리한 공구
(랜선 만들기)
랜툴(RJ-45 찝는데 사용) , 랜선 피복 탈피기, 랜 테스트기, RJ45잭, 부트, UTP 케이블, 요비선(있으면 편리한)
업자도 아니고, 한두번 쓰는데 공구들은 싼것으로 구매합니다.
(충분히 잘됩니다.)
1-2. 마감재 (필요개수만큼 구매)
2. 구리선 -> UTP 케이블로 교체
거실 A지점에서 부터 각방으로 들어가 있는 전화용 구리선을 UTP케이블로 교체합니다.
교체할 방의 전화콘센트 커버를 모두 분리합니다.
10~15cm쯤당겨서 각방으로 가는선을 확인합니다.
당겨지지 않으면, A방에서 B방으로 바로가는것이 아니라, C방을 거쳐 가는것일수 있으므로 (A->C->B) 모든 콘센트를 열고 확인합니다.
A에서 원하는 곳으로 가는 선을 찾았다면 한곳의 전화선을 끊고 UTP케이블연결합니다. 절연테이프를 이용하여 단단히 고정합니다.
반대쪽에서 천천히 당겨서 UTP 케이블로 합니다. 당길때 케이블이 꼬이지 않게 풀어주도록 다른사람에서 도움을 요청합시다.
3. 콘센트 연결
인터넷 선은 1,2,3,6번 전화선은 4.5번 7,8번은 예비선으로 사용하지 않아도 됩니다.
인터넷선 흰주,주황,흰초,초록
전화선 파랑,흰파
UTP 케이블은 모두 색이 동일합니다.
각방 모두 동일하게 작업하고 마무리 합니다.
4. 마무리하기.
각방의 전화선이 공급되던 A위치에 전화단자함 역할을 할 단자함을 만듭니다.
각방에서 나온 선은 헷갈리지 않도록 번호 등으로 표시합니다.
아파트 밖에서 들어오는 메인선(인터넷+전화 공급)의 인터넷선을 첫번째에 연결하고 두번째에 전화선을 연결했습니다.
세번째는 비워두웠고 4,5,6번째에는 각각 1,2,3번방의 인터넷선을 연결합니다.
각방에서 나온 파랑,흰파 2개의 선을 각각 메인선 전화공급선과 연결하고 절연테이프로 마무리합니다.
5. 랜선 만들기 및 테스트
RJ-45잭에 UTP케이블선의 피복을 벗겨 흰주,주황,흰초,파랑,흰파,초록,흰갈,갈색순서로 배치하고 랜툴로 눌러줍니다.
랜 테스트기를 이용하여 정상적으로 제작되었는지 확인합니다.
각방의 콘센트에 랜선을 연결하고, 단자함의 확인할 방 단자에 랜선을 연결하여 랜테스트기에 1,2,3,6번이 표시되는지 확인합니다.
6. 공유기 연결하기.
단자함 첫번째선(인터넷공급선)을 공유기의 WAN에 연결하고
4,5,6번째 각방의 선을 각각 공유기에 연결합니다.
각방에 인터넷 및 전화가 잘되는지 확인하면 끝이 납니다.
혹시 어쩌다 보게 되서 궁금한점 있으신분은 쪽지주세요~
