re: 거실등 스위치 배선좀 문의드립니다.

jinx07

답변채택률100%

2010.11.04 14:07

질문자 인사

정말 친절한 답변 감사드려요~ 검정선이 common 인지알았는데 아니군요^^ 답변감사드립니다.

 일반적인 형광등을 포함한 전등의 스위치 배선에 대해 살펴보면, 다음과 같습니다.



<전등과 스위치의 일반적인 배선도, 선색은 스위치 그림 참조>



SW3에 의해 베란다 등이 정상적으로 동작하고,

SW1에 의해 형광등 1조(2개)가 정상적으로 동작하는 것으로 보아서 스위치 배선의 문제는 없는 것 같습니다.



문제는 형광등 본체와 외부 전선 3가닥과의 연결에 문제가 있는 것 같습니다.

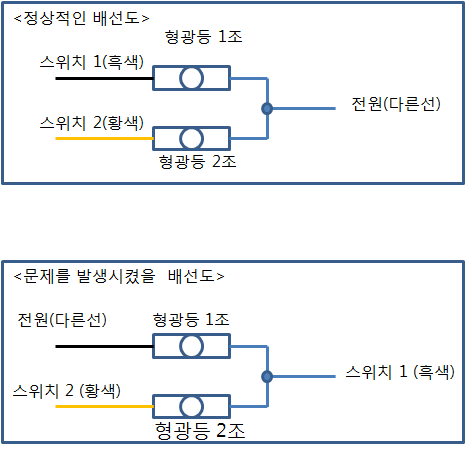

[정상적인 배선도 및 문제를 발생시켰을 배선도>



* <전등과 스위치의 일반적인 배선도>와 <정상적인 배선도>를 참고하시면 문제를 쉽게 해결할 수 있으리라 봅니다.



* 그래도 문제가 발생한다면 주변의 전기전문가의 도움을 받는 것이 전기안전에 도움이 될 것이라고 봅니다.



* 전기 안전사고를 예방하십시요.
