변압기 - 3상4선 - 380v, 220v 얻는 법...펌

120도 위상 차이.



유가이버(yuowner)

카페매니저

2012.02.07 00:13

닫기

장항동주민님!

답변드리겠습니다.





1. 한전에서 22900V가 전기실로 오는데여 3가닥이 와서 TR을 거쳐서 3상4선이 되는건가여? (어떻게해서 RSTN 4가닥으로 변하는건지 궁금하네여)



[답변]

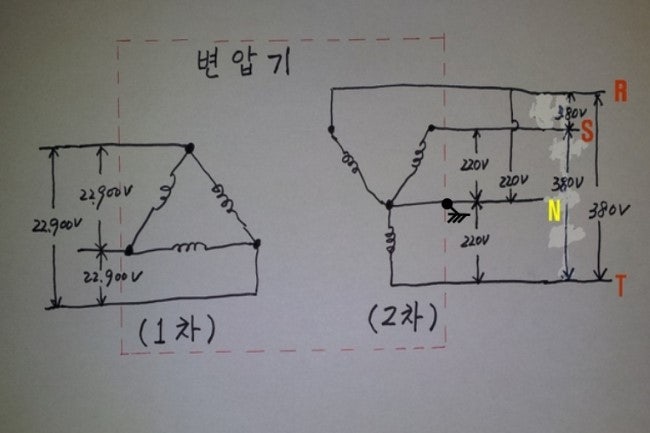

그림1-1(3상4선식 380V/220V 변압기)







그림1-1은 델타와이의 변압기로 1차전압 3상 22,900V로 들어와서 2차전압 3상4선식으로 3상380V와 중성선(N)을 이용하여 220V를 사용하게 됩니다.













2. 3상 4선식 R S T N 배전반에서 직접 전선따서 콘센트 만든다고 가정했을 경우 RS 로 해도 380V 가나오고 RT로 해도 선간전압이 380V가 나온다는걸 알고있습니다. 근데 EPS실가서 열어보니깐 380V는 꼭 선 3개를 다 사용하드라구여 2개의 선만 사용해도 380이 나오는데 왜 3개의 선을 다 사용하는건가여?









[답변]

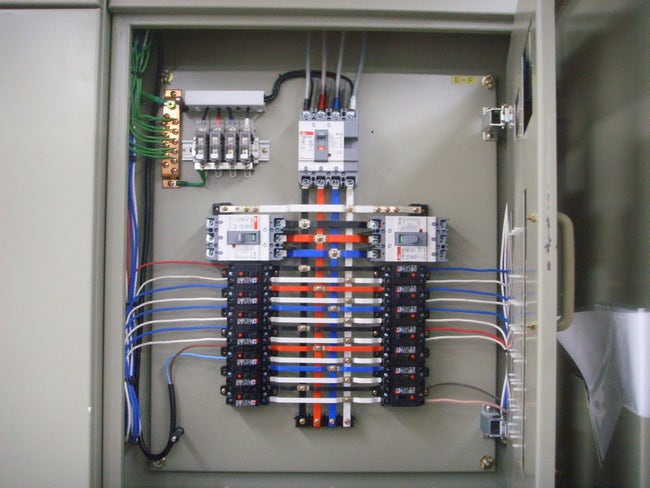

그림1-2 (3상4선식 380V/220V 분전함)













그림1-2는 1차 전원 3상4선식으로 변전실의 배전반을 거쳐 여기 분전함까지 오게됩니다.

R상(흑색)

S상(적색)

T상(청색)

N상(백색)

등 내용처럼 구성되어 있습니다.



3선을 모두 사용하게 되는 것은?

위 그림1-2의 분전함을 보니 3상 배선용 차단기는 스피어로 되었있고, 누전차단기 14개 중에 10개를 사용하고 있습니다.

그런데 10개 모두를 R,N상만 한쪽에 물려 사용한다면 어떤 현상이 벌어지는지 알아보겠습니다.



그렇게 사용한다면 모든 전기가 R,N상만 편중되에 과부하가 되어 변압기가 손상을 입게됩니다.



그것을 막기위해 누전차단기 1번은 R,N상

누전차단기 2번은 T,N상

누전차단기 3번은 S,N상....

이런식으로 하나씩 번갈라가며 물려줘서 변압기의 부하를 3상에 분담시켜 주는 것입니다.



만약 R,N상만 편중되게 사용한다고 보면,

사용하는 변압기를 10KVA 변압기라고 가정해 보겠습니다.

부하가 80%를 넘으면 변압기에 무리가 가므로....

최고 단상 8KVA, 1대 밖에 사용 못하지만



3상 R,S,T상을 모두 사용한다면...

단상 8KVA, 3대를 N상과 사용할 수 있다는 것입니다.



















3. 3상 4선식 R S T N 에서 R N 으로 바로 따서 단상 220V만들어서 써도 문제 없나여? 아니면 배선용차단기라도 거쳐서 가야하나여















[답변]



문제는 없읍니다.

그러나 불편하고 위험합니다.

안전하게 사용하기 위해서는 동력이나 큰 용량이라면 배선용차단기를 권하고요.

사람이 직접위험을 초래하는 전기기구는 용량에 맞는 누전차단기를 꼭 해줘야 합니다.

















4. 빌딩건물 같은거 보면 텍트 아래 전등설치 된거에서 바로 선따서 근처 옆에 텍트에 구멍뚤어서 또 다른 램프를 설치하던데 선을 어떻게 따는건지 너무 궁금합니다.











[답변]

전등은 일단 어디에든 스위치가 설치 되어있기 때문에 전등선 2가닥을 병렬로 따서 연결하면 되는 것입니다.

























앗!  벌써 새벽 1:10분....

시간 엄청 빨리가네요...
