LG CH - 6 N 은 이제는 단종된 제품입니다.



전에 LG 산전에서 만든 표준형 전자 접촉기 입니다.

우리는 흔히 마그네트 스위치 라고 부릅니다.



몇년전에 LG 그룹이 전자,화학,석유에너지,통신 ,중전기  부분으로 계열이 분리 되었읍니다.

그래서 LG그룹이  LG , GS, LG ,  이 세개의 그룹으로 분리가 되었읍니다.

LG 산전은  LS 산전이 되엇읍니다.

이제는 LS란 상호로 차단기나 마그네트, 등 등 과 중전기 제품을 생산하고 있읍니다.



당시의 LG CH - 6 N 은 요즘은 LS 산전 의 GMC32 와 같은 규격입니다.

정격과 규격은 같고 , 일부 기능과 사이즈는 다릅니다.

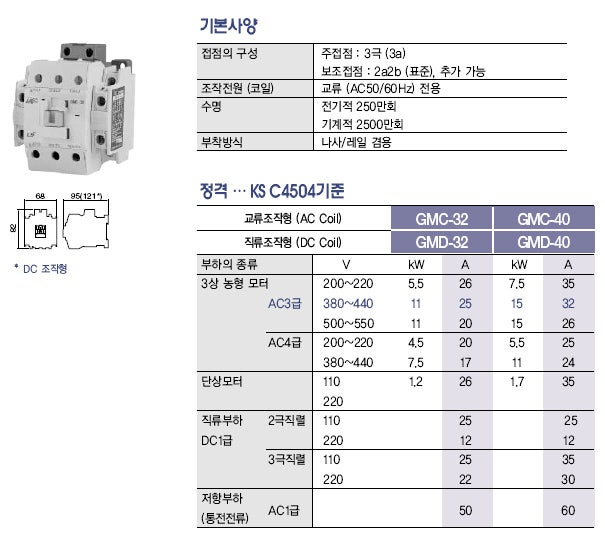

아래에 GMC32 의 규격을 보고 설명 하겠읍니다.







LG CH - 6 N 규격은 위의  LS 산전 의 GMC32  같습니다.

보조 접점숫자도 같이 2a .2b 입니다.  각각 2개 씩이라는말입니다.



여기서 접점구성을 보면

1/L1, 2/L2, 5/L3

2/T1, 4/T2, 6/T3

이것은  전원 공급 단자  입니다.

R,S,T 상을 접속이나 계폐하는 단자 입니다.

마그네트 회로에 전원이 주어지면 상기의  전원 공급 단자 가 접촉해서 전원이 투입이됩니다.

13-14 , 43-44 는 a 접점입니다.

21-22,  31-32 는 b 접점입니다.



a 접점이란  마그네트 동작시 (전원이 투입될 때)에  접점이 접촉이 됩니다.

b 접점이란  상시(평소)에 접촉이 되어 있다가  마그네트 동작시 (전원이 투입시)에  접점이 단락이 됩니다.



a 접점 사용 :  자기유지 회로 , 동작시 표시램프 , 등등 에 사용이 되며

b 접점 사용 :  전원 차단회로 , 전원 차단시의 표시 램프 등등에 사용이 됩니다.



외관상으로는

마그네트 스위치를  고정하는 단자판쪽인 아래쪽 2개 접점이 a 접점인 경우가 대부분입니다.

===



마그네틱 스위치

gihanleee

답변채택률68.1%

2004.01.13 13:15

답변 추천하기

• 추천 수9
• 추천 수9

마이지식 > 내 추천지식에
7일간 보관됩니다.

마이지식 확인하기

마그네틱(트?) 스위치는 님 말대로 자동 제어에 쓰이는데..

공장 모터들을 시끄러운 공장이 아니라.. 사무실에서 끄고 켜고 또는 어떤 상황인지

확인하거나 하는 용도로 사용 합니다 그외에도 많은 용도가 있지만..

크게 주전원과 보조 전원 그리고 a접점,b접점 이 있는데..

주전원은 말그대로 일반 전원이 들어와서 (통상 380v)부하측에 연결을 해줘야

하는 전기이고 보조전원은 마그네틱 스위치 자기자신이 차단과 통전 을

하기위한 자신의 전기입니다 (이건 380도 있지만 보통 220v 를 쓰지 않나 쉽네요)

그래서 마그네틱 를 사용 하는 곳은 보통 3상 4선식을 사용 하죠 R S T N

여기서 보조전원에 전원을 넣게 되면 메인 전원과 부하측을 연결시키면서

a 접점은 접점이 떨어져있다가 붙고 b접점은 붙어 있다가 떨어 뜨립니다

참고로 이런 질문은 내공을 조금이라도 걸면 그림까지 등장하는

아주 자세한 답변들이 나오겠죠...
