8가닥은 맞지만, 색깔별로 번호가 있는 건 아닙니다.
다만 반대편 가닥들과 순서가 맞아야 합니다.
보통 색깔은 완전히 색이 칠해져 있는 가닥과 쌍으로 흰색이 섞여있는게 있습니다.
구성하고 있는 색이 빨강, 파랑, 녹색, 노랑의 선이 쌍으로 있다고 가정하면.
예를 들어, 빨강을 R, 빨강과 흰색이 섞여있는 걸 RW, 이런식으로 명칭할 때
왼쪽 끝과 오른쪽 끝을 비교해 보면 색깔의 순서가 같습니다.

1 R ===================== R
2 RW ===================== RW
3 B ===================== B
4 BW ===================== BW
5 G ===================== G
6 GW ===================== GW
7 Y ===================== Y
8 YW ===================== YW

위와 같이 색깔의 순서가 같은 게 일반적인 랜 케이블입니다. Crossover라는 캐이블도 있는 데, 이것은 양 끝단이 1과 3번, 2와 6번이 각각 교차해 있는 경우입니다. Crossover cable을 사용하는 경우는 서버와 서버를 연결, 스위치와 스위치, 라우터와 라우터, 서버와 라우터를 연결할 때 사용합니다.

그럼 1,2,3,6이 무슨 의미일까요? 1,2번은 TX로 3,6번은 RX로 사용합니다. 10M, 100M의 속도는 랜 케이블과는 상관이 없고, 서버의 랜카드, 스위치 포트, 또는 라우터 포트가 그 속도를 제공하느냐에 따라 결정됩니다.

그럼 나머지 4가닥은 어디에 쓰이는지 궁금하시죠?
보통의 경우엔 4가닥은 사용하지 않습니다. 따라서 실제로 랜 케이블에 위의 1,2,3,6번의 선만 있어도 아무런 문제가 없습니다. 나머지는 아주 특별한 상황에 사용합니다.
대체적으로 그 선을 통해서 장비에 전원을 공급합니다. IEEE 802.16af라는 표준이 Power over Ethernet을 정의하고 있습니다.

이상입니다.


========= 저도 내용 추가 =========
예전에는 어땠는 지 모르겠는데요. 요새 (3년전부터 지금까지)는 꼬여있는 정도가 색깔별로 다르지 않습니다. 궁금하시면 한번 잘라보세요...^_______^

랜선 4가락으로 인터넷 연결 내공30

ch6200
2006.10.14 14:55
답변
1
조회
2,211

안녕하세요...



이번에 저희집에 네트워크를 구축할려 합니다..



별문제는 없지만, 궁금한 것이 있네요..



랜선이 보통 8P를 사용하는데, 제가 알아본 결과 4P만 사용해도 된다고 하네요..



쉽게 말해서 1,2,3,6번 가락만 연결해도 가능하다는 말이죠...뭐 다들 아실듯..





제가 4가락만 연결해서 잭을 찍어서 랜선을 만들어서 인터넷을 할 경우...



8가락으로 만든 선과 차이가 있을까요??



10M급과 100M급에서 속도차이나 기타 다른 문제가 있는지 없는지 궁금합니다..

질문자 채택된 경우, 추가 답변 등록이 불가합니다.

질문자 채택

re: 랜선 4가락으로 인터넷 연결

csyimkor
답변채택률 95.5%
2006.10.14 15:43

질문자 인사

감사합니다...

먼저 랜선은 4P라고 합니다. 뒤의 P는  영어의 Pair를 나타내는 말이지요. 따라서 4P라는 말은 8가닥을 말합니다.

왜 4P라고 하나면 랜선을 보시면 2가닥씩 꼬여 있을겁니다. 이를 하나의 pair로 봅니다. 각 pair를 확인해 보시면 색깔별로

흰오/오렌지, 흰녹/녹색, 흰청/청색,흰갈/갈색 으로 되어 있습니다.

말씀하신대로 랜을 연결할 때는 흰오/오렌지, 흰녹/녹색 pair만을 사용합니다. 다른 pair는 사용하지 않습니다.  ( 구내 배선에 따라 나머지 선을 전화로도 이용합니다.)

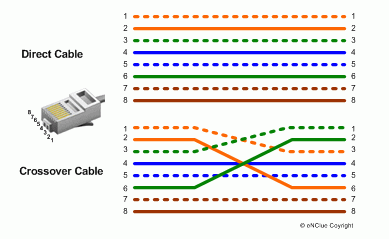

아래 그림처럼 pair 가 각각 1번과2번이 하나의  pair 그리고 3번과 6번이 하나의  pair로 되어야 합니다. 그렇지 않은경우에는 케이블 간섭으로 인해 제대로 속도가 나오지  않습니다.

따라서 10M나 100M나 연결하는 방식은 동일하고 속도를 내기위해서는 케이블 등급이 맞아야 합니다.

Category 3 타입 케이블은 10M 속도를 제공하고

Category 5 타입 케이블은  100M까지 지원합니다. 요즘 사용하고 있는 케이블은 대부분  Cat5이므로 다 100M 속도를 제공합니다.



-----------------------------------------
